■產品概述

依據相關標準（GB18802.1和GB50057）相關規定，SPD回路前端必須串聯過電流保護電器。而市面上現有的普通過電流保護器多是用于保護后端用電設備的熔斷器或斷路器，無法與SPD有效協調配合，難以實現防雷保護功能，嚴重的甚至?xí)鸹馂?zāi)的發生。

目前與SPD大量配套使用的熔斷器或斷路器有以下三點不協調：

1、雷電流沖擊時，誤分?jǐn)?、易損壞——SPD無法發揮防雷保護功能；

2、SPD短路時，工頻續流不分?jǐn)唷猄PD失效或短路時線路電流不大，難以滿足熔斷器和斷路器的分?jǐn)嚯娏饕?，熔斷器和斷路器不能分?jǐn)嚯娏鳎字率筍PD發熱自燃，引發起火事故；

3、雷電流沖擊時，殘壓高——設備防雷保護可靠性降低。

針對以上產品不協調情況，我司經過長期研發及大量試驗驗證開發出本系列SPD后備保護器產品，能與SPD有效協調配合，實現防雷保護功能，解決了使用熔斷器或斷路器作為SPD后備保護器存在安全隱患的問題。

本產品與SPD配合使用的直接效果是：大雷電沖擊下，不分?jǐn)?，確保防雷保護功能有效發揮；SPD發生故障時，小工頻電流流過迅速分?jǐn)啵_保電網和用電安全。

■產品特點

● 大雷電沖擊電流不分?jǐn)?、不損壞，確保SPD防雷保護有效。

● 故障工頻續流分?jǐn)嗄芰?qiáng)，確保電網及用電安全。

● 雷電流沖擊殘壓低，提高防雷可靠性。

● 2片/4片、T1：可帶遙信報警功能。

■技術參數

■安裝說明

● 安裝前必須切斷電源，嚴禁帶電操作。

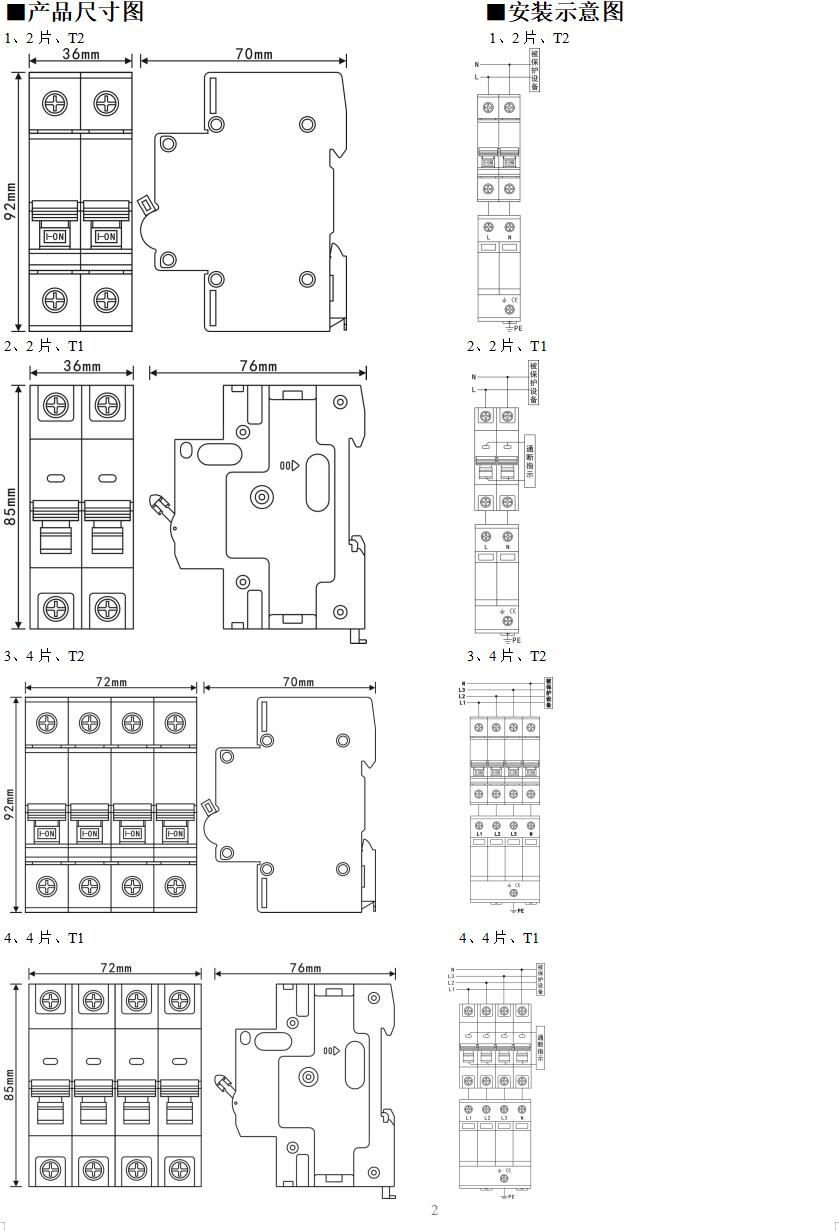

● 安裝時請根據安裝示意圖所示連接，其中L、L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上SPD專用后備保護器，檢查工作狀態是否正常。

● 連接線要求牢固可靠，且要求短、粗、直。
