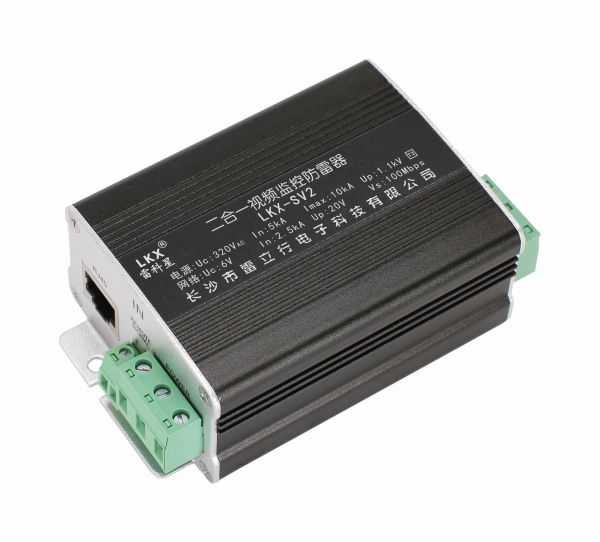

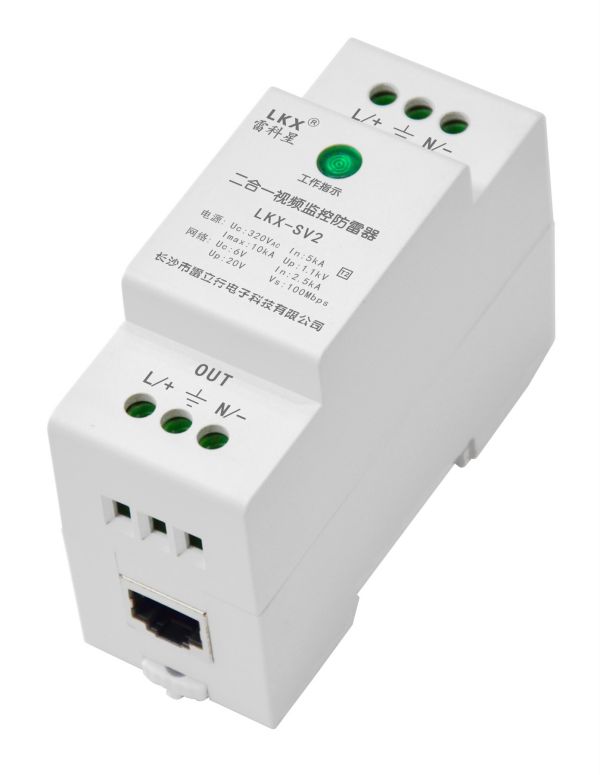

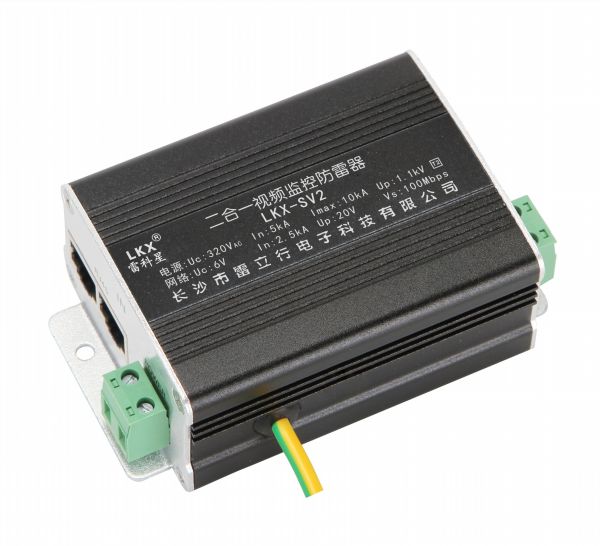

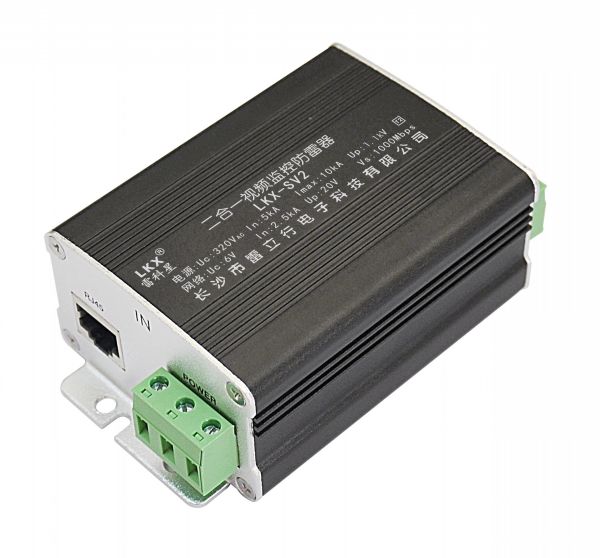

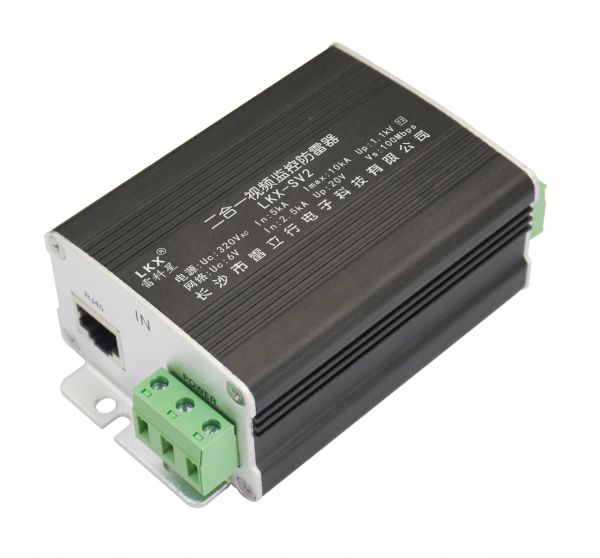

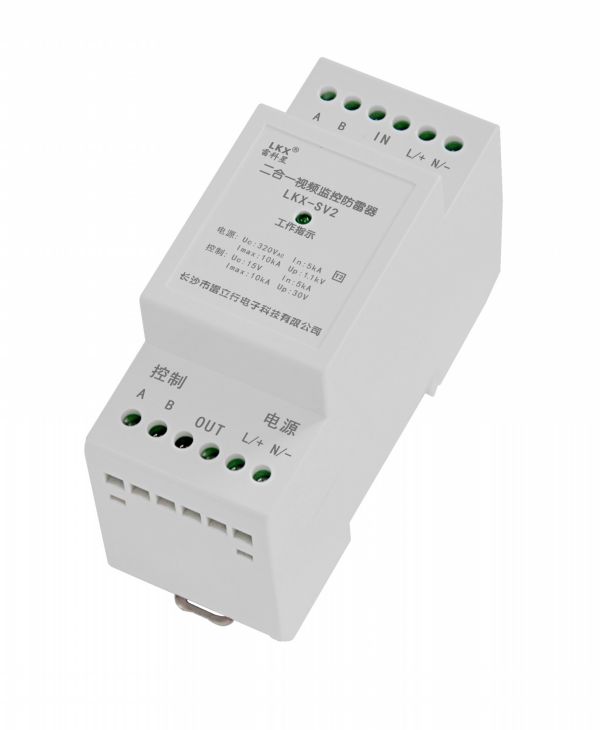

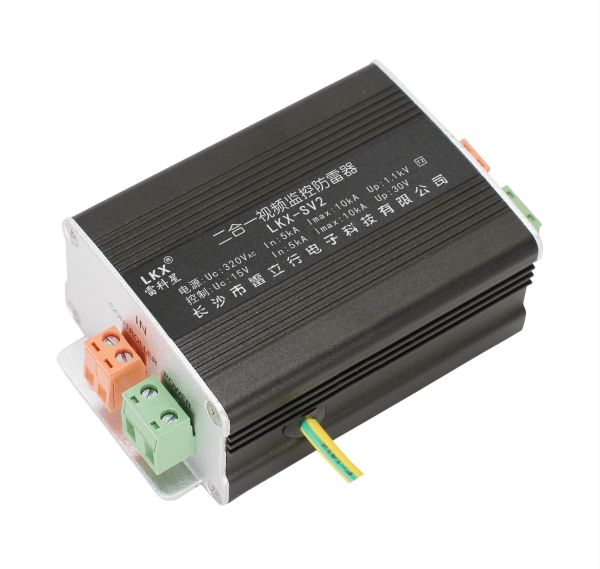

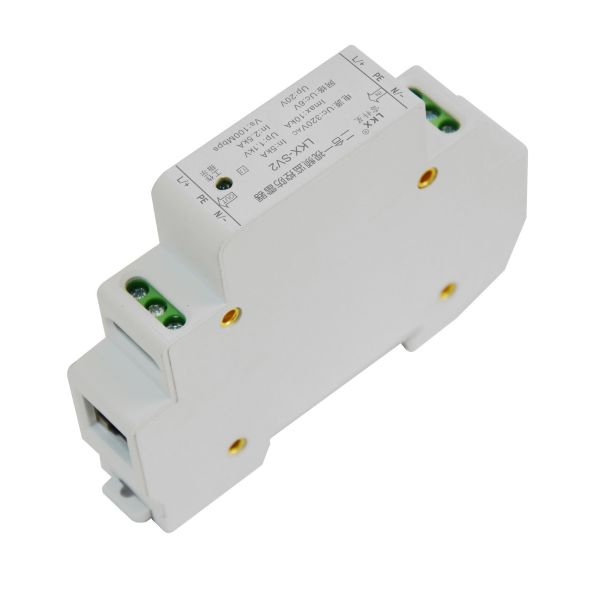

二合一視頻監控防雷器

■產品用途

二合一視頻監控防雷器是根據IEC防雷要求和監控系統攝像機的具體特點量身打造的專用防雷器，適用于通信場所、樓宇等各種安防場所室內、室外監控系統高速球、中速球、云臺攝像機等的電源、視頻/音頻、云臺控制線路的防雷（浪涌）保護。

■產品特點

● 產品采用串聯式結構設計，具有多級保護功能。

● 信號部分均采用電子開關接地方式，能有效消除因共地而對傳輸信號產生的各種干擾。

● 放電電流大，響應速度快，損耗低。

● 節能、環保，殘壓低，使用壽命長。

● 集成化組合、體積小，接線簡易，安裝方便，實用性強。

■技術參數

■安裝說明

● 本產品為串聯連接方式。

● 安裝前必須切斷電源，嚴禁帶電操作。

● 請選擇與被保護設備接口類型相同的產品。

● 防雷器應與被保護設備的工作電壓相匹配。

● 防雷器：電源線路的“L/+”為火線/正極，“N/–”為零線/負極；控制信號線路的A、B為信號的兩極。

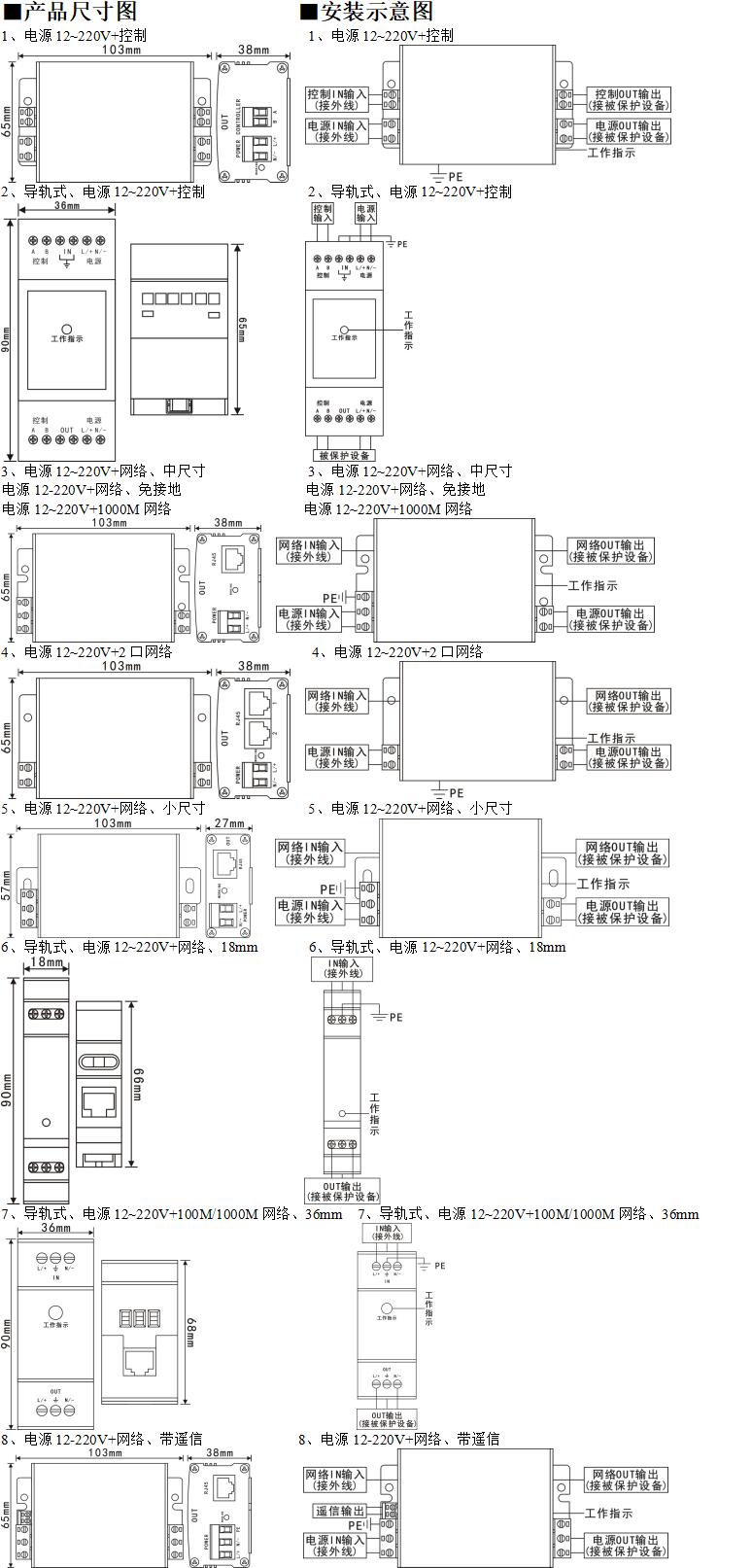

● 安裝時請根據安裝示意圖所示連接，其中IN為輸入，OUT為輸出，PE為地線，輸入端接外線，輸出端與被保護設備的輸入端相連接，切勿接錯。

● 防雷器電源部分帶有工作指示，接通電源，工作指示燈亮，則表示電源正常接通和防雷組件正常工作；反之，防雷器不可使用，應及時維修或更換。

● 防雷器的PE線必須與防雷系統的地線可靠連接，連接線要求短、粗、直。

● 免接地產品無需連接地網，為達到本產品的較佳防雷效果，建議將PE等電位點與設備公共端、直流電源地、交流電源地或其他簡易金屬接地體相連接。

● 防雷器在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。
